chef di cucina robot di cucina macchina di cucina mutore di riluttanza cambiatu

Descrizione breve:

Motore di riluttanza cambiatu à alta velocità di 800 W è cunduttore 35000 rpm mixer di velocità mutore di l'apparecchi di casa

1. Alta efficienza di u sistema: In a so larga gamma di regulazione di velocità, l'efficienza generale hè almenu 10% più altu ch'è l'altri sistemi di regulazione di a velocità, è l'alta efficienza hè più evidenti à a bassa velocità è a carica non-rated.

2. Wide range of speed regulation, long-term operation at low speed: It can run under load for a long time in the range from zero to maximum speed, and the temperature surge of the motor and controller is lower than that of the rated carica.

3. High torque starting, low starting current: quandu u torque di partenza righjunghji u 150% di u torque nominale, u currentu di partenza hè solu 30% di u currenti nominali.


Detail di u produttu

Tags di u produttu

Parametri di u Motore

Tensione di funziunamentu DC 300V
Corrente nominale 2,8 ± 10% A
A currente massima 5.4A
Tensione di partenza DC 23V ~ 25V
putenza nominale 700 ± 10% W
A velocità nominale 35000±10% RPM
putenza idle <100W
numeru di poli 2
torque 0,2 NM
efficacità 80% ± 10%
cunmutazione CW assiale
rumore 96dB MAX, <30cm
pesu 1,68 kg
cuscinetti 2 cuscinetti a sfera
cuntrollu Sensore Hall
Installa muntatura di flange
Motore di fan 500W 3

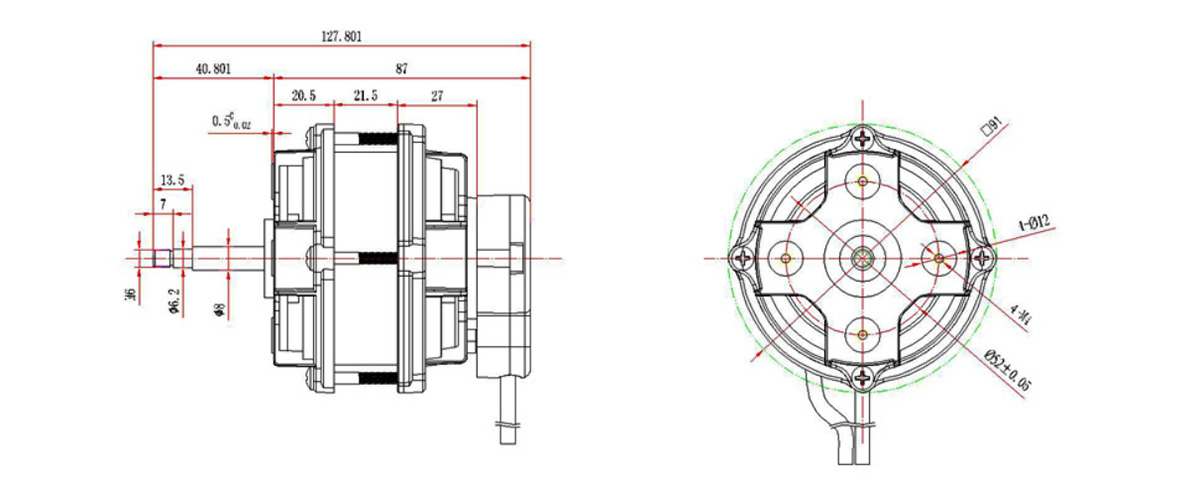

Struttura Motore

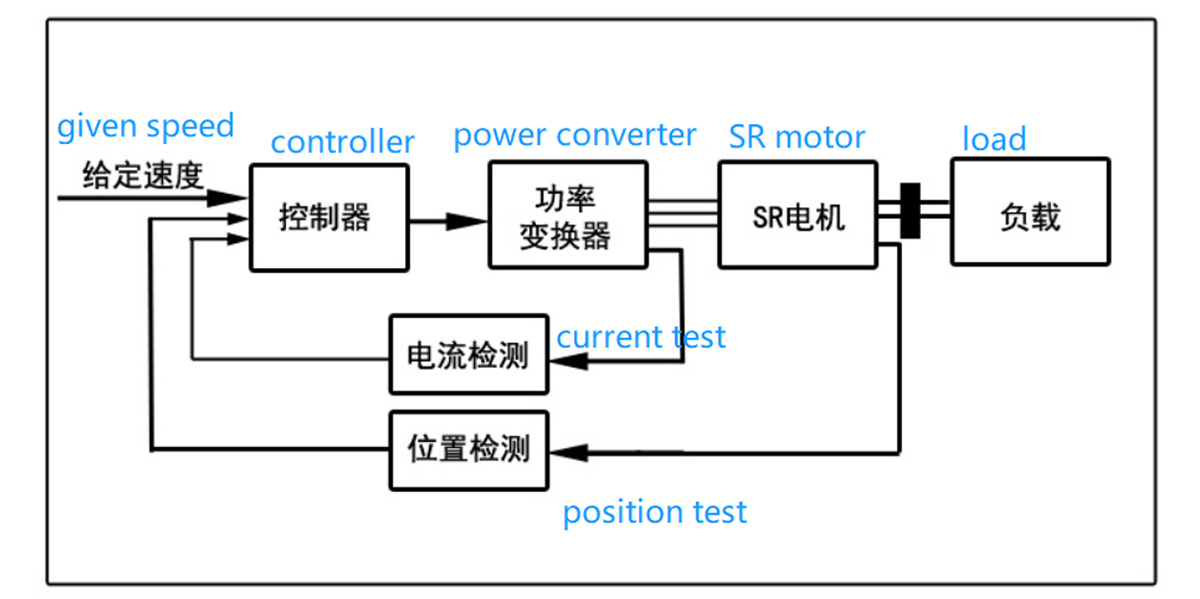

1. A cumpusizioni di u sistema di mutore di mutore di riluttanza cambiatu
U sistema di mutore di mutore di riluttanza cambiatu (SRD) hè principalmente cumpostu di mutore di riluttanza cambiatu, convertitore di putenza, controller è detector.

Motore di fan 500W 4

2.Mutore di riluttanza cambiatu
I mutori SR ponu esse disignati in strutture monofase, bifase, trifase, quadrifase è multifase cù diversi numeri di fasi, è ci sò strutture monofase per palu è struttura multi-denti per polu, aria assiale. traferro, traferro radiale e traferro assiale.Una struttura radiale di l'aria ibrida, u rotore internu è a struttura di u rotore esternu, i mutori SR sottu trifasi generalmente ùn anu micca capacità d'auto-iniziu.Un gran numaru di fasi hè benefica per riduce a fluttuazione di torque, ma porta à una struttura cumplessa, parechji dispositivi di commutazione principali è u costu aumentatu.Attualmente, a struttura di dui fasi 6 /4-pole è a struttura di quattru fasi 8 /6 -level sò largamente usate.

Motore di fan 500W 5

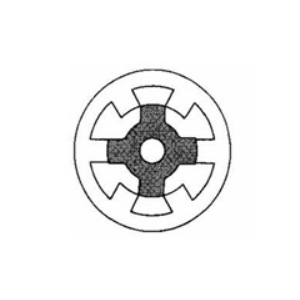

Struttura regula 3-fase
Motore 6/4 polar SR

Motore di fan 500W 6

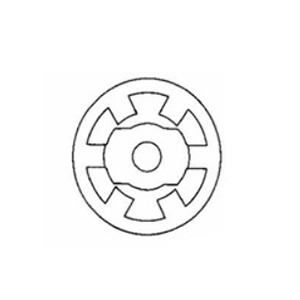

3 fasi 6/2
mutore polare SR

Motore di fan 500W 7

3 fasi 6/8
mutore polare SR

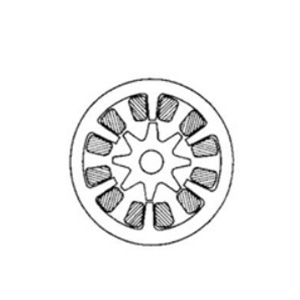

Motore di fan 500W 8

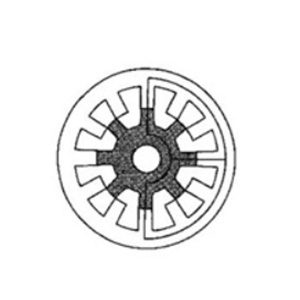

3 fasi 12/8
mutore polare SR

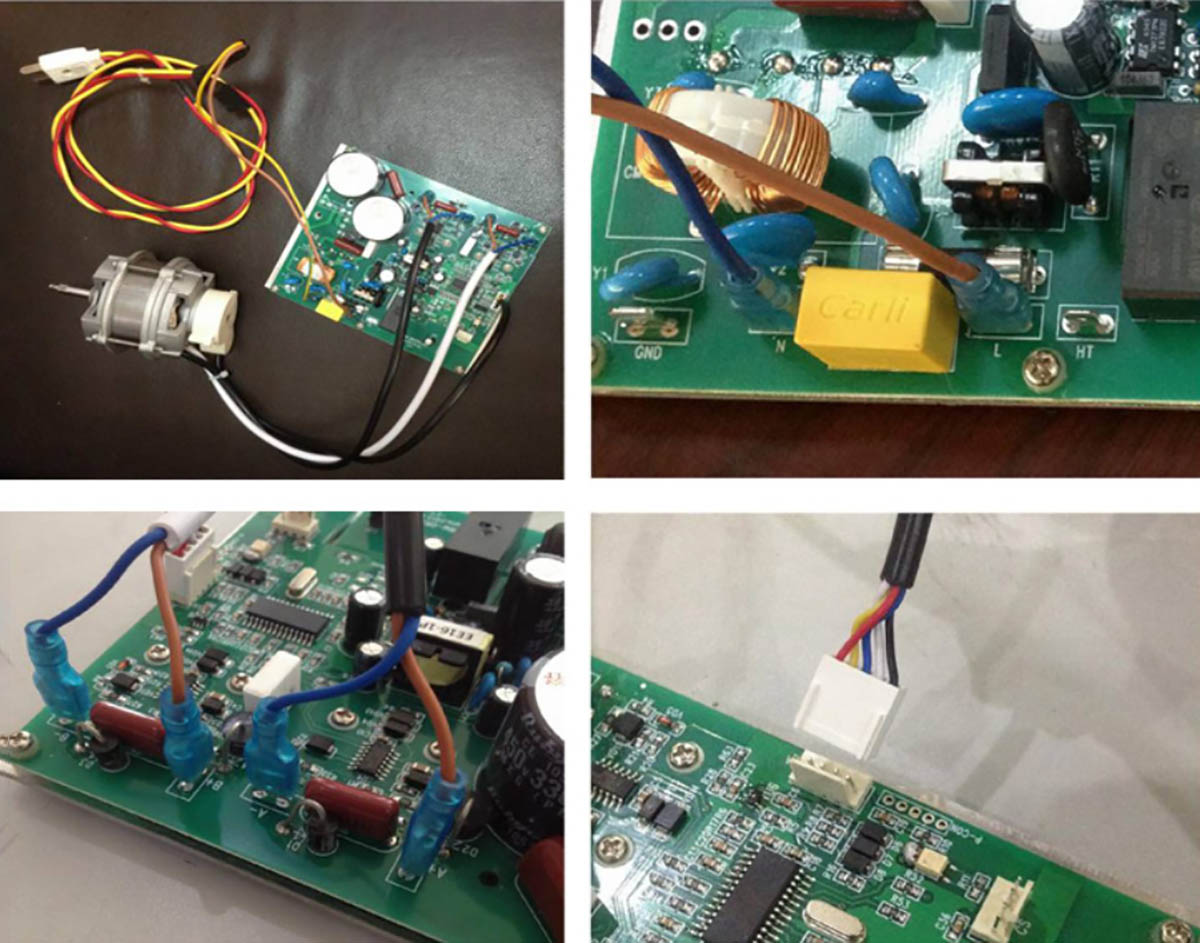

3. Schema di cablaggio fisicu di u mutore è u driver

Motore di fan 500W 9

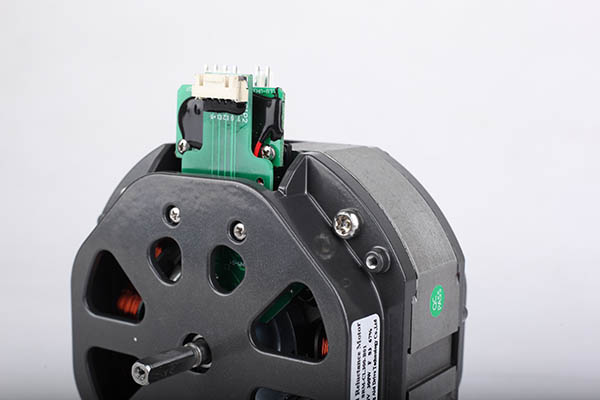

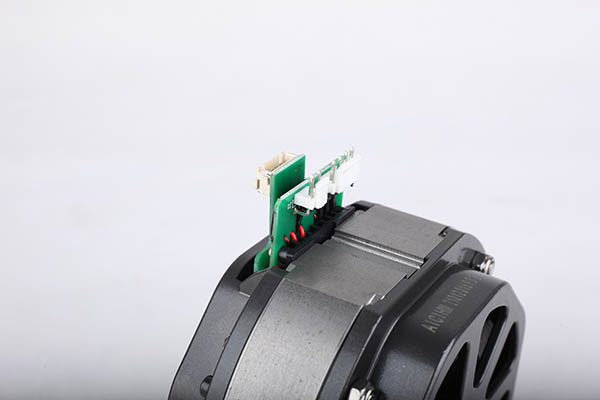

Foto di u produttu

Motore di fan 500W 11
Motore di fan 500W 10

U filamentu di a fase di u mutore

Neru (Marrone /A+ Blu /A-), Bianco (Marrone /A+ Blu /A- ), lunghezza di filu L=380 ± 50mm
Cablaggio di filu di Hall:
Rossu (+5V), neru (GND), giallu (SA), blu (SB), biancu (SC), lunghezza di linea L = lunghezza di linea L = 380 ± 50mm
Conservazione: 5 ℃ ~ 40 ℃, umidità <90%
Classe d'isolation : F
A bobina senza crack gira per 3 minuti à 130% di a tensione nominale.
Vita di travagliu: 2000 ore in cundizioni normali di travagliu.
U spostamentu assiale deve esse menu di 0,02 mm quandu u mutore hè in funzione.

caratteristiche di u mutore

1.Alta efficienza di u sistema: In u so largu intervallu di regulazione di a velocità, l'efficienza generale hè almenu 10% più altu ch'è l'altri sistemi di regulazione di velocità, è l'alta efficienza hè più evidenti à bassa velocità è carica senza valutazione.
2.Ampia gamma di regulazione di a velocità, operazione à longu andà à bassa velocità: pò correre sottu a carica per un bellu pezzu in a gamma da zero à a velocità massima, è l'aumentu di a temperatura di u mutore è di u controller hè più bassu di quellu di a carica nominale.
3.Altu torque di partenza, bassa corrente di partenza: quandu u torque di partenza righjunghji u 150% di u torque nominale, u currente di partenza hè solu u 30% di u torque nominale.
4. Si pò principià è piantà friquintimenti, è cambià trà a rotazione avanti è inversa: pò principià è piantà spessu, è cambia trà a rotazione avanti è inversa spessu.Quandu ci hè una unità di frenu è a putenza di frenu risponde à u requisitu di u tempu, u cambiamentu start-stop è avanti-reverse pò ghjunghje à più di 1000 volte per ora.
5. Forte capacità di sovraccarichi: quandu a carica hè assai più grande di a carica nominale per un cortu tempu, a vitezza scenderà, a putenza massima di output serà mantinuta, è ùn ci sarà micca fenomenu di overcurrent.Quandu a carica torna à u normale, a vitezza torna à a velocità stabilita.
6.A forza meccanica è l'affidabilità sò più altu ch'è altri tipi di muturi.U rotore ùn hà micca magneti permanenti è pò avè un aumentu di temperatura permessa più altu.

Applicazione

Ventilatore è macchina di cucina
