Controller ACIM Serie SDJ (3KW)
Descrizzione di u produttu di u controller di u mutore di a serie SDJ (3KW).
U controller AC di a serie SDJ hè un driver sviluppatu per i veiculi elettrici AC in bassa tensione.Cum'è l'attrezzatura di trasmissione di alta affidabilità è grande torque asincronu di u mutore, cuncepitu cù un metudu di cuntrollu di vettore di quattru quadranti, pò cuntrullà a velocità è u torque di u mutore precisamente.Hè largamente utilizatu in vittura di passageri elettrici puri, vitture di passageri di classa A00 à bassa velocità, veiculi di visita turistica elettrica, veiculi di spazzatrice elettrica, veiculi logistichi elettrici, etc.
U controller AC di a serie SDJ adopta un cuntrollu di unità digitale cù DSP cum'è core, è u livellu di prutezzione righjunghji IP67.U controller adopta un mutore asincronu cù alta affidabilità è torque altu cum'è u dispositivu di guida, chì hà e caratteristiche di piccula dimensione, pesu ligeru, alta affidabilità è risposta rapida.Cù funzione di feedback d'energia per aumentà u chilometru di crociera;è parechji disinni di prutezzione cum'è corrente limitata, sopra currente, sopra temperatura, rotore chjusu, cortu circuitu, etc.
Features
●U controller adopra a DSP tedesca, una unità digitale mainstream internaziunale cum'è un chip di cuntrollu core, chì aiuta à custruisce una bona piattaforma per l'algoritmu di cuntrollu di u mutore.
●Utilizendu u tubu MOSFET d'alta putenza per u dispusitivu di putenza, pò realizà a cunversione di energia efficiente.
●Prutezzione di sicurezza multipla per l'interfaccia CAN è a gestione di certificazione di sicurezza di a batteria di litiu BMS.
●Supporta a prutezzione di cortu circuitu (fase - terra, fasa - fase, fasa - fonte), sovraccarichi, sopra temperatura, prutezzione di tensione.
●Una tecnulugia di frenu regenerativa affidabile è flessibile pò migliurà u chilometru di guida, per risponde à i bisogni di i clienti, ancu in u statu di guida à bassa velocità.
●Utilizendu a tecnulugia di micro-movimentu è a tecnulugia di discesa lenta è di mantenimentu di a muntagna per una pendenza ripida, una capacità di scalata più putente, una tenuta stabile di a muntagna, un start-up più forte.
●Aduttà un algoritmu di ottimisazione eccellente è frequenza da 0 à 300 HZ, per riduce u rumore è l'amplitude di vibrazione.
●Funzione perfetta di prutezzione di difetti, u buzzer ricorda ogni tipu di difetti, hè un mantenimentu còmode.
●Adopta a tecnulugia CAN-bus per riduce u cablaggio cunnessu, u paràmetru pò esse aghjustatu è hè programabile in linea.
●Adopta un disignu cumpatibile per fà u voluminu più chjucu è u pesu più ligeru.Funzione self-apprendimentu, simplificà i passi di stallazione è debugging.
Per l'imprese di vitture: carica faciule, post-vendita senza preoccupazioni
●Forte adattabilità è funzione d'auto-apprendimentu
●Dispositivi famosi di fabbrica, qualità affidabile
●Funzione di alarme di difettu auto-deteczione
Per l'utilizatori: sperienza forte, galoppu indulgente
●U drive hè liscia, u principiu hè forte, è l'accelerazione hè forte
●Grande torque, forte capacità di arrampicata, anti-slip nantu à a pendenza
●Feedback d'energia, aumenta a gamma di crociera, aumenta a vita di a batteria
Pruduttu: cuncepimentu prufessiunale, cunsiderazione
●Prestazione stabile
●Disegnu perfettu di sicurità è prutezzione
Specificazione
| Modellu di cuntrollu | SDJ-7.5KW | |||
| Elettricu | Ingressu (DC/V) | 72V | 96V | 144 V |
| Massima uscita di corrente (AC/A) | 400A | 320A | 250A | |
| Uscita di corrente nominale (AC/A) | 115A | 78A | 52A | |
| A putenza massima (KW) | 30 | 30 | 30 | |
| Frequenza massima di output (Hz) | 300 | 300 | 300 | |
| Gamma di temperatura di l'ambiente di travagliu (℃) | -30°C --+55°C | |||
| Gamma di temperatura di l'ambiente di almacenamentu (℃) | -40°C ---+70°C | |||
| Classe IP | IP67 | |||
| Prestazione isolata | 72V/96V Entrée et sortie à la coque DC1000V, courant de fuite 0,05mA, résistance isolée 20MΩ | |||
| 144V Entrée et sortie à la coque DC2100V, courant de fuite 2.1mA, résistance isolée 1MΩ | ||||
| Efficienza di u controller | 0,98 | |||
| Metudu di rinfrescante | Raffreddamentu naturale / Raffreddamentu à l'aria | |||
| Metudu di cuntrollu | Controlu di vettore | |||
| Tipu di Motore | Motore asincronu | |||
| Standard di vibrazione | GB/T2423 | |||
| Metudu di cumunicazione | CAN | |||
| Pesu (Kg) | 4 kg | |||

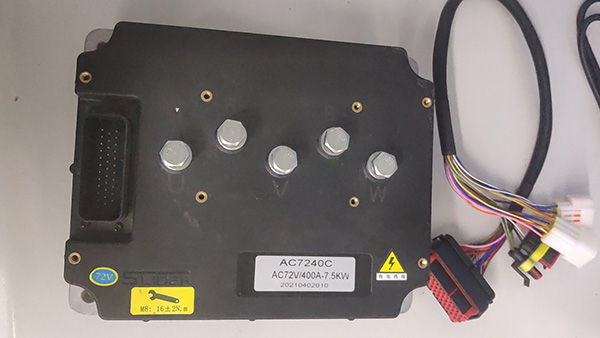

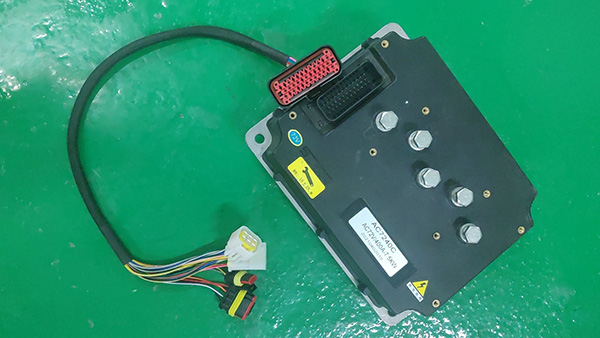

Foto di u produttu

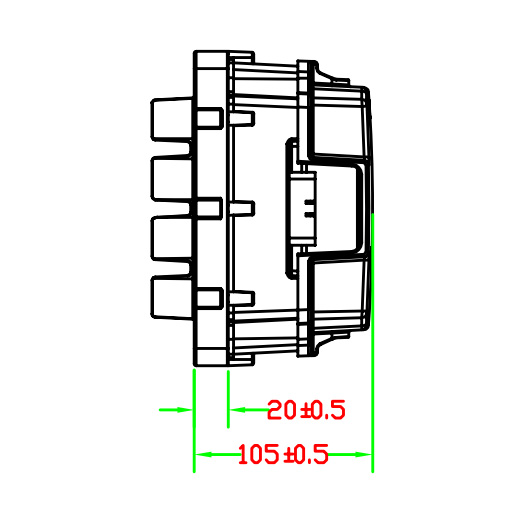

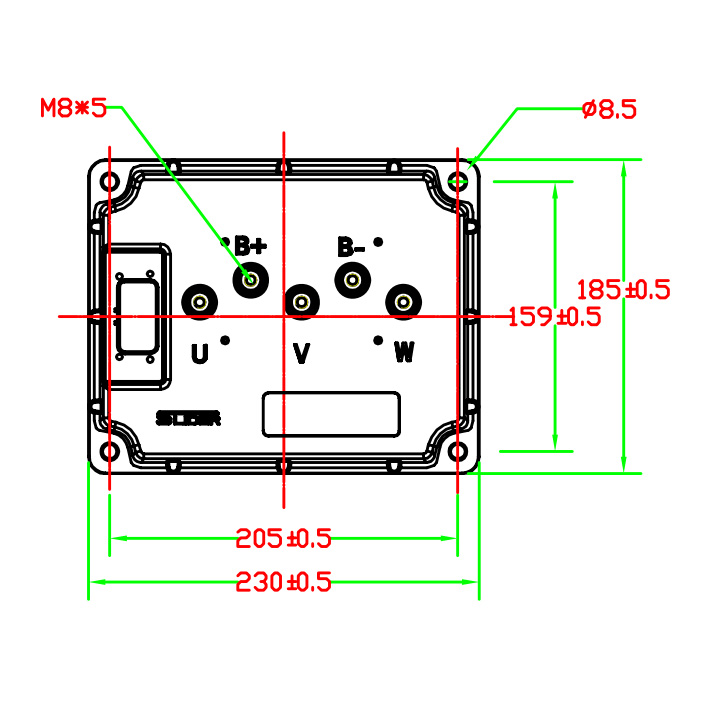

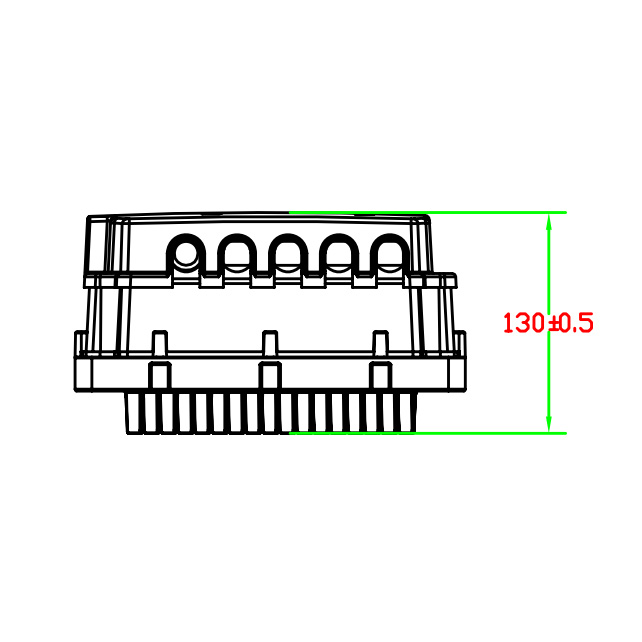

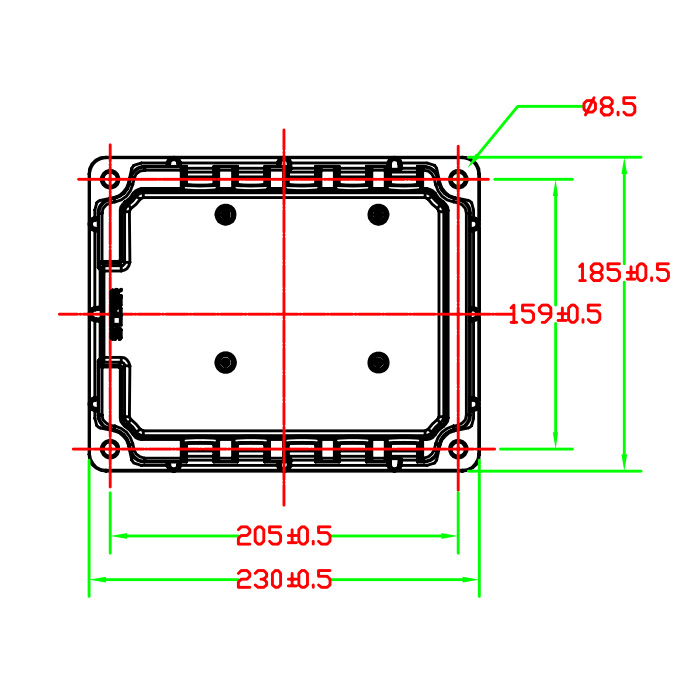

Disegni di dimensione
